En muchas instalaciones industriales, el vapor sigue siendo una de las formas más eficaces de aportar calor al proceso. Sin embargo, una parte importante de su eficiencia no está solo en la generación del vapor, sino en cómo se aprovecha el condensado una vez ha cedido su energía útil.

En una instalación tipo, la caldera trabaja entre 6 y 10 bar, reduciendo posteriormente la presión a 2,5 / 3  bares antes de los consumidores. A esa presión, el vapor llega al proceso a una temperatura de saturación de unos 140 ºC. En el intercambiador, camisa o batería, el vapor cede su calor latente y se transforma en condensado caliente, manteniendo prácticamente la presión y la temperatura del equipo.

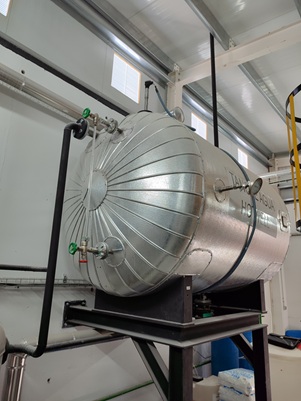

A la salida del consumidor, el condensado atraviesa un purgador, cuya función es fundamental: evacuar el condensado y los gases no condensables, evitando al mismo tiempo la pérdida de vapor vivo. En instalaciones con depósito de retorno atmosférico (la mayoría que tienen un depósito abierto a la atmósfera), al pasar por el purgador, el condensado sufre una caída brusca de presión generándose una parte de vapor flash, mientras que el resto se recupera como agua caliente para alimentación de caldera.

Este punto es clave: aunque el vapor ya haya entregado su calor de proceso, el condensado sigue conservando una energía sensible muy valiosa, que puede y debe recuperarse.

Ahora bien, para que esa recuperación sea realmente eficaz, el diseño del retorno de condensados es determinante. En un sistema atmosférico, la tubería de retorno debe estar preparada para transportar una mezcla bifásica de agua y vapor flash, con pendientes correctas, baja contrapresión y evitando estrangulamientos o acumulaciones. A esto se suma un aspecto muchas veces infravalorado: el aislamiento térmico de la línea de retorno. Cuanto menor sea la pérdida de temperatura del condensado, mayor será la energía recuperada y, por tanto, el ahorro real.

Un ejemplo sencillo lo ilustra bien

En una instalación con

* Presión de caldera a 8 bar

* Presión de trabajo de los consumidores a unos 2,5 bar

* 1.000 kg/h de flujo de retorno de condensados

* Caldera con 90 % de rendimiento

* Temperatura de agua de red a 20 ºC

* Coste del gas natural a 0,045 €/kWh

* Unas 4.000 horas/año de funcionamiento

la recuperación de condensados puede aportar aproximadamente 372.000 kWh térmicos recuperados al año lo que equivale a evitar del orden de 413.000 kWh/año de gas natural y representa un ahorro económico aproximado de 18.600 €/año

Más allá del dato, el mensaje es claro: un buen diseño hidráulico, una selección adecuada de purgadores y un retorno bien aislado convierten una mejora técnica en un ahorro económico directo y medible.

Porque en vapor, la eficiencia no solo está en producir calor.

También está en no perder el que ya has pagado.
